Maury 負載牽引系統

2010年，MT1000/MT2000技術作為快的主動負載拉力系統推出，負載拉系統能夠控制阻抗寬帶調制測量實現這些突破測量的系統架構包括以下功能：VNA能夠測量連續波和脈沖連續波參數NVNA能夠測量時域波形和負荷線多音信號發生器/頻譜分析儀組合能夠測量互調產品矢量信號發生器/分析儀組合能夠測量ACPR和EVM示波器能夠測量電壓和電流行為模型提取工具能力作為世界上先進的負載拉動系統，MT1000/MT2000可以在50Ω和非50Ω中同樣使用。阻抗-MT2000混合信號有源負載牽

MT1000和MT2000混合信號有源負載牽引系統是經過商業驗證的最佳解決方案，能夠在高達每分鐘1000阻抗/功率狀態的高速下執行負載牽引，在以下條件下不限制史密斯圓圖覆蓋范圍：

· 單音CW和脈沖CW射頻信號

· 直流和脈沖直流偏置

· 時域NVNA電壓和電流波形和負載線

· 頻率介于1 MHz和40 GHz之間

阻抗-MT2000混合信號有源負載牽

在上述條件下具有高幅度反射系數的高速負載牽引對于：

· 由于更快的測量速度，縮短了產品上市時間

· 減少傳統被動機械負載牽引系統造成的瓶頸而不會降低精度

· 驗證非線性緊湊模型

· 提取非線性行為模型

· 研發，設計驗證測試和晶圓上生產測試

此外，MT2000是經過商業驗證的最佳解決方案，能夠在基頻，諧波和基帶頻率下實現高達500 MHz帶寬的寬帶阻抗控制，非常適用于：

· 在寬帶PA電路的設計中使用ACPR和EVM測量數據

· 基于受控基帶終端提高PA線性度

· 在真實的天線負載條件下評估DUT的性能

· 在不同的匹配網絡拓?fù)湎略u估DUT的性能

MT1000和MT2000是交鑰匙單盒負載牽引解決方案，取代了通常由無源基波和/或諧波阻抗調諧器，VNA和/或NVNA，模擬信號發生器，矢量信號發生器，矢量信號分析儀和示波器執行的功能，并添加高速負載牽引測量的能力和調制信號的寬帶阻抗控制。

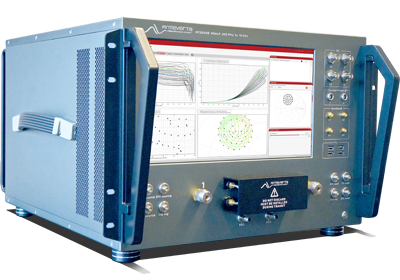

MT2000E4-500 40 GHz 4環路混合信號有源負載牽引系統，500 MHz寬帶阻抗控制

MT2000B6-500 18 GHz 6環路混合信號有源負載牽引系統，500 MHz寬帶阻抗控制

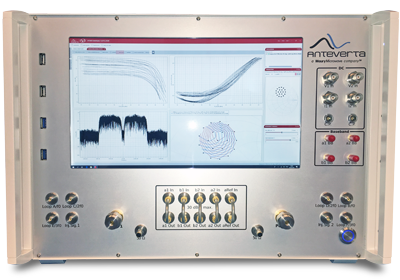

（最新一代MT2000)
